Ławeczki, wyciągi...

Dokładnie o to mi chodzi. I stąd też moje pytanie dotyczące przelotek z Keltona. Chce zrobić taki (lub podobny z kilkoma zmianami) wyciąg http://www.kelton.pl/produkt.php/1/5/14/406 tylko dwa po dwóch stronach (naprzeciwko siebie) aby razem stwarzały taka ala bramę. Tylko mam problem właśnie z tym elementem ruchomym.

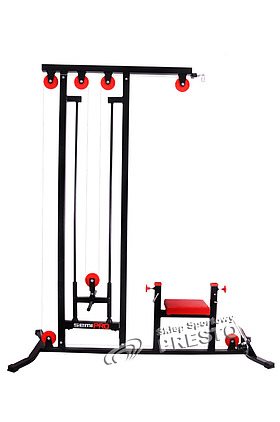

Ja zastosowałbym jako prowadnicę rurę 21,3 a jako element ruchomy rurę 26,9x2,3 ( popularne średnice rur). Jak dasz dwie takie prowadnice to będzie ładnie śmigało. Marbo stosuje podobne rozwiązania. Np coś takiego :

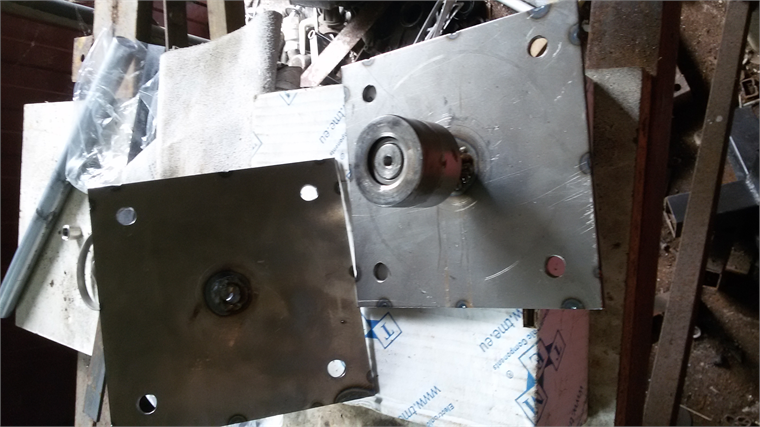

Ja tez jestem na etapie produkcji bramy, ale ze względu na ograniczoną przestrzeń w mojej "kuźni" robię takie coś:


















Zmieniony przez - bisek81 w dniu 2016-04-29 19:10:51

Zmieniony przez - bisek81 w dniu 2016-04-29 19:13:51

Zmieniony przez - bisek81 w dniu 2016-04-29 19:24:12

Też zastanawiałem się nad dwoma prowadnicami z rurki i na to większe rurki, ale oglądając projekty takich wyciągów (marbo, kelton) to zauważyłem że tam dają łożyska liniowe które znacznie podnoszą koszty tekiego wyciągu i do tego jeszcze pręty nośne. bez łożysk to raczej by nie zdało egzaminu. Ciekawe czy ktoś tak już próbował

Ja mam wyciąg od Marbo na takich rurach, bez żadnych łożysk liniowych i działa to świetnie. Ważne jest tylko aby te elementy ruchome nie były za krótkie. Moje mają ok 30 cm długości. Mogę ewentualnie podesłać Ci zdjęcia.


Zmieniony przez - bisek81 w dniu 2016-04-29 19:39:06

Jeżeli nie było by problemu to oczywiście że skorzystam ze zdjęć! Wielkie dzięki! W sumie to można je też tu wkleić aby było dla pozostałych.

A na tych rurkach nie ma jakiś plastikowych elementów które stabilizują ruch?

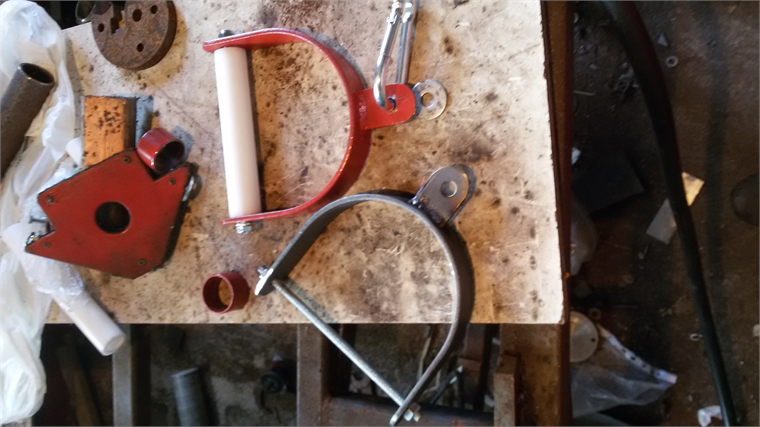

Widzę też że masz o wieeele lepiej zaopatrzony warsztat. Te uchwyty wyglądają identycznie! Czym wyginałeś płaskowniki? Szkoda że nie posiadam narzędzi do gięcia stali

Co do tej bramy to wydaje mi się że nie potrzebnie zastosowałeś obrotowy system na łożyskach, jeżeli kółeczko zacznie zmieniać swoje położenie to zacznie się bujać obciążenie (wnioskuje że obciążenie będzie swobodnie wisieć na lince beż żadnej prowadnicy)


Zmieniony przez - kowal_jr w dniu 2016-04-29 19:52:36

Płaskowniki wyginałem ręcznie na formie którą sobie zrobiłem z metalowego krążka o średnicy 15 cm.
Co do bramy to jest to kopia keltona którą sobie podpatrzyłem na jednej zaprzyjaźnionej siłowni. Tam nic nie skacze, wszystko jeździ płynnie więc dlaczego u mnie ma być inaczej.

Co do wyciągu i plastikowych przelotek. U mnie takowe są bo marbo może sobie pozwolić na zastosowanie takowych. Ty jak zastosujesz takie średnice rur jakie podałem wcześniej to nie będą potrzebne. Z resztą jak chcesz poczekać to w najbliższym czasie będę robił na takich samych rurach prowadnice sztangi do mojej suwnicy więc będziesz mógł sobie to oblukać.
Zawsze możesz też zrobić mechanizm przesuwny na rolkach ale to już dużo więcej roboty.


Zmieniony przez - bisek81 w dniu 2016-04-29 20:05:16

Dzięki za szybką odpowiedź! Zaj****ty pomysł z tą formą! Też sobie spróbuje takie zrobić! Co do bramy jeżeli mówisz że patent się sprawdził więc śmiało można robić.

Myślę że poczekam i liczę że wrzucisz jakieś foty.
Te plastikowe przelotki też dają to że metal nie szumi co dla niektórych może mieć ogromny plus, sam nigdy nie miałem styczności z takim systemem i nie mam zielonego pojęcia w jakim stopniu jest to głośne i czy by mnie rozpraszało i przeszkadzało.

Forma jest bardzo prosta w swojej budowie. Jak będę w warsztacie to zrobię kilka zdjęć.

Obiecane zdjęcia wyciągu:



















Zmieniony przez - bisek81 w dniu 2016-04-29 21:02:28

dzisiaj taki uchwyt zrobiłem tylko pospawać i można lecieć

dzięki za foty! No przyznam że to było by zarąbiste rozwiązanie ale z tymi plastikowymi przelotkami. Poczekam na foty z tej twojej suwnicy i twojej opinii czy bardzo słychać te ocierające się rurki!
Oczywiście na pewno jest możliwość zastąpienia tej plastikowej przelotki ale czym? Czymś w miarę odpornym na ścieranie, i czymś co jest w miarę dostępne (sklep budowlany typu castorama)

eXodusss mam coś podobnego tylko badziewnie wykonane hehe grunt że się sprawdza :D
